油烟治理系统设计标准

来源: | 发布日期:2021-02-09

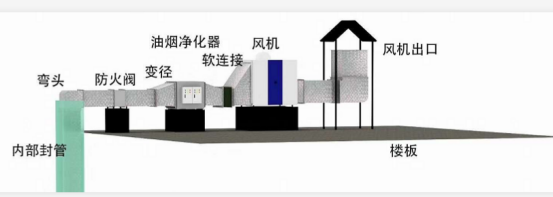

62734deb4d41722a88dae0a199ec696

 通风系统除设置必要的消声器外,还要求管道内的风速控制在一定的范围内,风速越高,风管噪声越高,风速越低,风管内噪音越低,风速一般选在7-10m/s的范围。

风管的材料

 风管制作材料应选用不易燃的材料,一般选用镀锌板(厚度≥0.8mm),油烟风管中的大小变径、弯头决不允许使用帆布及可燃材料。

与形状

管道形状一般用矩形管,大小变径以及弯头制作时应避免局部阻力损失过大。

风管进入油烟净化器前应采用小于45°扩口的变径与设备连接,变径须与设备进出风口匹配。

风管弯头的曲率半径一般应大于1.5D(管道直径),在设置弯头处应预留弯头的摆放空间及安装操作空间。

风机

风机风量(m3/h)≤净化设备处理能力(m3/h)

根据风机的全压、风量,考虑风机的比噪声级,在同参数条件下,选择比噪声级低的风机,可以大大减少噪声。在选择风机时,则在风机和设备选型时注意说明。

风机应优先选择低于A声级噪声的风机,风机噪声应满足《通风机噪声限值标准》(JB/T 8690-2014)的相关规定。

净化设备

放置油烟净化设备的专用空间净高不宜低于1.5m,设备需要维护的一侧应与其相邻的设备、墙壁、柱、板顶间保持一定的距离。

油烟净化装置应置于油烟排风机之前。

油烟净化设备应留有排油口,吊装时应在设备底部安装接油盘,排出的废油脂应接入油水分离设施。

油烟净化设备

对于静电油烟净化设备,其处理能力应与风机风量匹配,油烟净化器处理能力≥风机风量。

也可通过下列方法确定设备处理风量,再根据设备供应商提供的技术资料选择适宜的设备型号。
