BL-CY-KS19贝思兰餐饮油烟快速检测仪

贝思兰餐饮油烟检测仪为贝思兰餐饮业油烟在线监控管理系统的组成部分，将检测仪浓度探头接入油烟排放管道内，油烟气体经过浓度探头时，浓度探头检测油烟气体后产生与排放油烟浓度成比例关系的信号，该信号经过处理和换算后得到精准油烟浓度值。

本产品是为管理人员提供快速检测餐饮油烟排放浓度数值、分析诊断净化器净化能力和排放是否达标的工具，并能现场保存和出具打印检测结果。

贝思兰餐饮油烟检测仪采用模块化设计，由智能检测主机、浓度探头和风速仪三部分组成。

2.1 检测主机

n 配置7寸彩色液晶触摸屏 ，  全中文软件界面，简约直观图形化操作

n 高精度的模拟量采集单元，全工业级电路，高稳定性、高可靠性设计；

n 配备大容量存储芯片，可存储至少1000份历史检测记录；

n 内置打印机

n 检测主机和探头采用分体式设计，探头与主机之间采用无线通讯

n 远程通讯方式：支持GPRS/CDMA；

n 配置大容量锂电池，支持独立工作6小时；

n 工作环境温度:-10～70℃、相对湿度：10～90%RH；

2.2 浓度探头

技术参数如下：

n 检测因子：油烟浓度、非甲烷总烃、颗粒物

n 测量精度：± 10 %以内；

n 采样方式：可 根据管道内径大小调节检测探头长度

n 配置大容量锂电池，支持独立工作6小时；

n 接口：无线传输；

n 协议标准：MODBUS/RTU协议；

n 工作温度：-20~+70°；

n 工作湿度：10~90%RH。

现场组装

贝思兰餐饮油烟检测仪便携式包装箱中包括智能检测主机、浓度探头、电源适配器、专用擦拭纸等。检测人员携带快速检测仪到达现场后，根据管道尺寸组装浓度探头和采样管，标配两个 200mm采样管和两个150mm采样管。

油烟浓度探头组装完成后，将采样管接入管壁采样孔，探头通过4个高强度吸盘吸附在管壁。





设备开机

 油烟检测仪组装完成后，按开机按钮后液晶屏显示如下：

油烟检测仪组装完成后，按开机按钮后液晶屏显示如下：

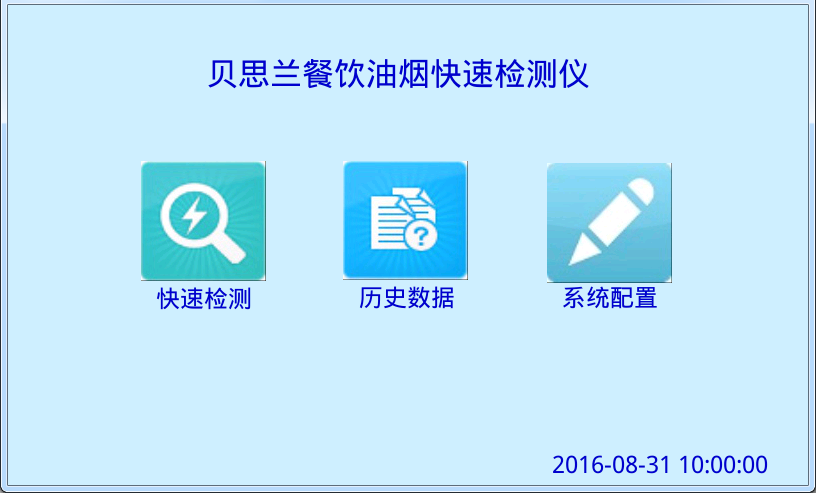

图一：主界面

主界面功能：

n “快速检测”按钮：点击该按钮进入检测数据界面；

n “历史数据”按钮：点击该按钮进入历史查询界面；

n “系统配置”按钮：点击该按钮进入系统配置界面。

 检测准备

点击主界面“快速检测”按钮，液晶屏显示如下：

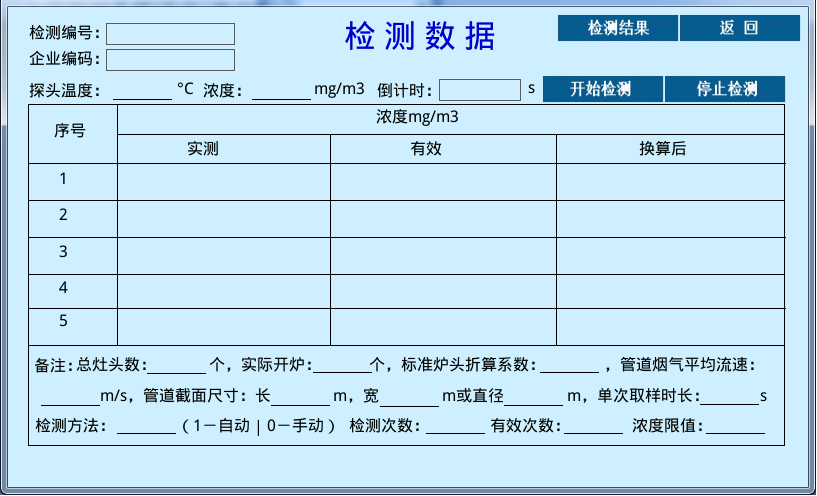

                      图三 检测数据界面

检测过程

风速温度测量

将风速仪传感器接入油烟管道内，观察风速仪液晶屏显示的风速和温度，待基本稳定时记录下风速和温度。

开始检测

点击“开始检测”按钮，显示屏右上区域提示内容由“等待检测”变为“第一次检测中”，同时“倒计时”显示框内时间开始减小。当“倒计时”显示框内时间减小为0时，如检测方法为自动，则自动进入下一步序检测；如检测方法为手动，则需要再次点击“开始检测”按钮。



检测完成

在检测完成后，显示屏右上区域提示内容由“第五次检测中”变为“检测完成”，则检测完成，液晶屏显示各步序实测油烟浓度数值、有效与否、分析后油烟浓度值。

打印输出

如需要打印输出检测结果，则在检测结果界面点击“打印”按钮，弹出“确定开始打印”对话框：

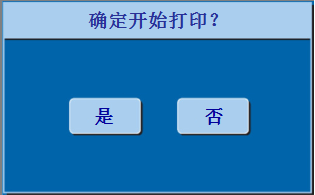

                             图七：确定开始打印对话框

点击“是”按钮打印检测结果。
